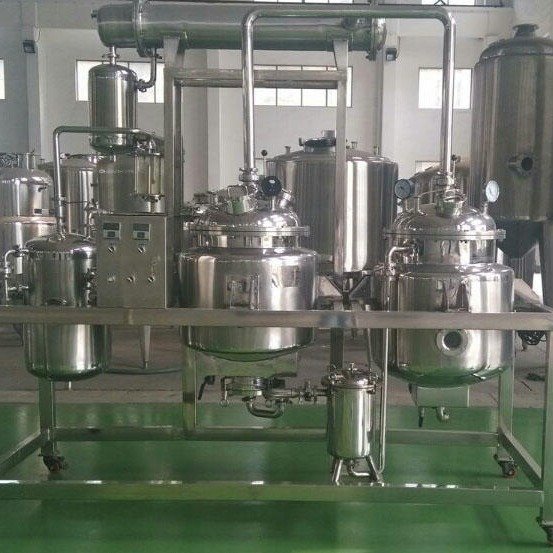

多功能浓缩提取罐操作流程说明

一、操作前准备阶段（核心：安全检查 + 状态确认）

环境与设备放置检查

（1）环境要求：选择通风良好、无易燃易爆物品的车间区域，设备与墙面、其他设备间距≥1.5m，便于操作与散热；配备应急喷淋装置与灭火器材，应对溶剂泄漏、火灾等突发情况；禁止在设备周边堆放杂物、易燃溶剂（如乙醇桶），间距需≥5m。

（2）放置规范：确保设备水平放置（用水平仪校准，倾斜度≤2°），检查地脚螺栓是否拧紧，防止运行时震动移位；确认设备接地可靠（接地电阻≤4Ω），避免静电积聚引发安全事故；检查设备配套管道（进料管、出料管、蒸汽管、真空管）连接是否牢固，无松动、无泄漏。

物料与溶剂准备检查

（1）物料预处理确认：待提取物料需按工艺要求清洗、切段、粉碎（粒度符合工艺参数，如中药饮片粉碎至 20~40 目），去除杂质、异物，避免堵塞滤网；检查物料含水率、洁净度，符合投料标准。

（2）溶剂准备规范：根据提取工艺选择对应溶剂（如水提用纯化水、醇提用 95% 乙醇），溶剂需经检验合格，无杂质、无污染；溶剂加注量需按工艺要求计算（通常为物料重量的 6~10 倍），提前储存至溶剂储罐，确认储罐液位正常，输送泵运行良好。

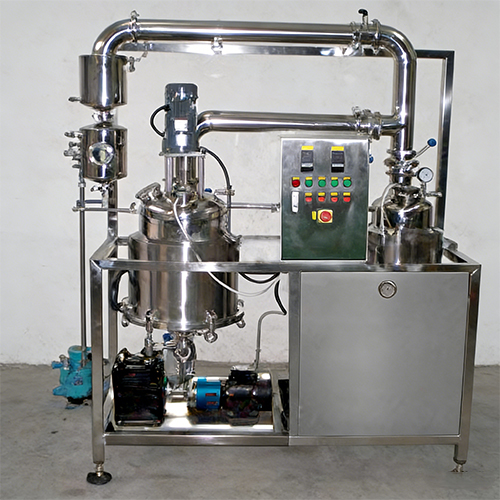

系统与参数检查

（1）管路与阀门检查：逐一检查各阀门（进料阀、出料阀、蒸汽阀、真空阀、排污阀）开关状态，确保处于工艺初始位置（如进料阀关闭、排污阀关闭、蒸汽阀关闭）；检查冷凝器、分离器、过滤器等配套设备是否清洁，无残留物料、堵塞物。

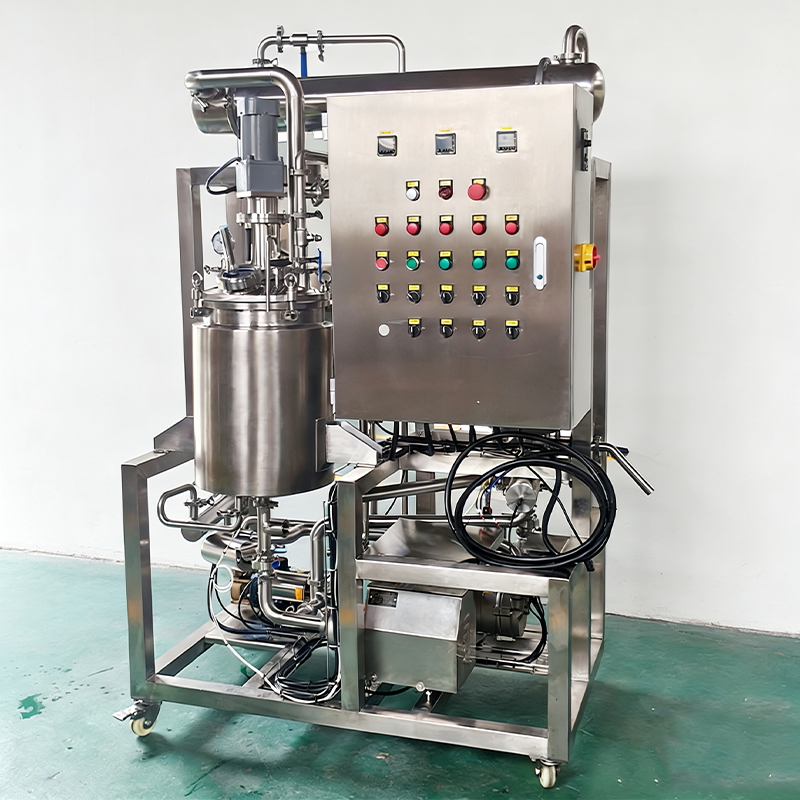

（2）控制系统检查：打开设备总电源，启动 PLC 控制系统，检查触摸屏显示是否正常（温度、压力、真空度、搅拌转速等参数显示准确）；校准温度传感器、压力表、真空表（误差≤±1℃、±0.01MPa），确保监测数据精准；确认设备报警功能正常（超温、超压、液位异常等报警触发灵敏）。

（3）工艺参数预设：根据提取工艺要求，在控制系统中预设参数，如提取温度（50~90℃）、提取时间（1~3h）、搅拌转速（20~50r/min）、真空度（-0.05~-0.08MPa）、浓缩相对密度（1.10~1.20）等，确保参数符合生产需求。

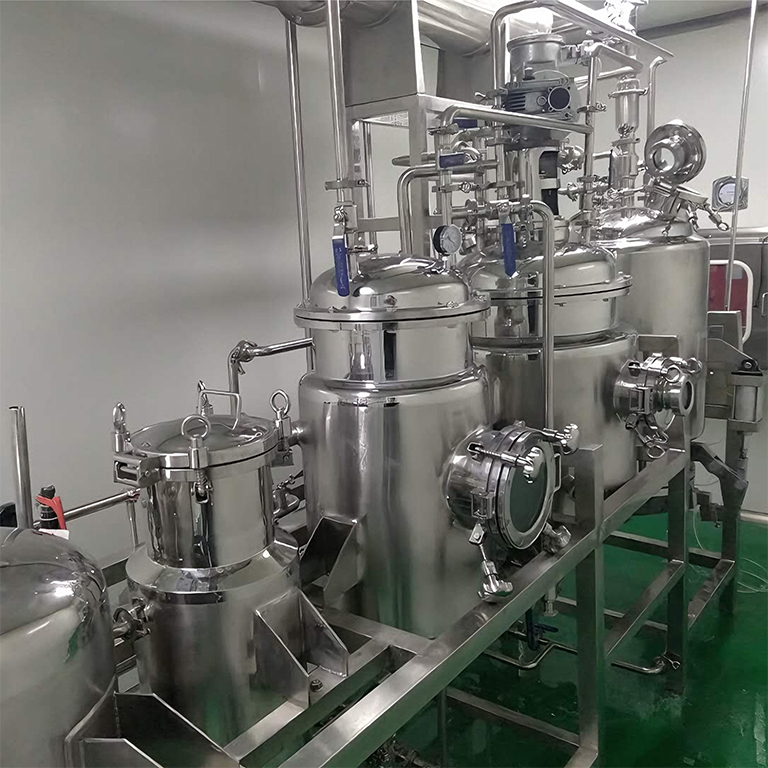

二、投料与提取操作阶段（分批次提取 / 连续提取两种模式）

批次提取操作流程（适用于制药、小批量生产）

（1）投料操作步骤

① 打开设备进料口盖，启动投料提升机（或人工投料），将预处理后的物料缓慢投入提取罐内，投料量不得超过罐体容积的 2/3，避免物料过多导致搅拌困难、提取不充分。

② 关闭并锁紧进料口盖，检查密封是否严密，防止运行时泄漏；打开溶剂进料阀，启动溶剂输送泵，按预设比例向罐内注入溶剂，达到预设液位后关闭进料阀与输送泵。

③ 若工艺要求浸泡，设置浸泡时间（如 30~60min），浸泡期间可开启低速搅拌（10~20r/min），促进物料与溶剂充分接触。

（2）提取工艺执行步骤

① 启动搅拌系统，调整至预设转速；根据工艺选择加热方式（夹套蒸汽加热 / 电加热），打开蒸汽阀（或启动电加热），缓慢升温至预设提取温度，升温速率控制在 5~10℃/min，避免升温过快导致溶剂暴沸。

② 达到预设温度后，保持恒温提取，提取期间实时监控罐内温度、压力，若出现温度波动，及时调整加热功率；对于需要多次提取的工艺，第一次提取完成后，打开出料阀，将提取液输送至暂存罐，然后再次注入新溶剂，重复提取操作（通常提取 2~3 次）。

③ 若工艺为低温真空提取（适用于热敏性成分），启动真空泵，调节真空度至预设值，此时罐内溶剂沸点降低，控制提取温度在 50~60℃，避免热敏成分被破坏；提取过程中定期检查冷凝器、分离器工作状态，确保溶剂蒸汽冷凝回收正常。

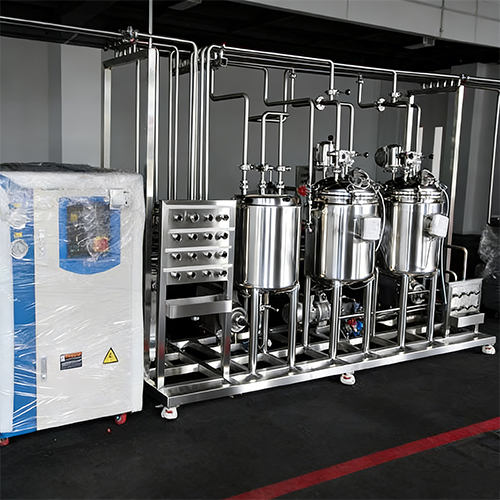

连续提取操作流程（适用于食品、大批量生产）

（1）连续投料设置：启动连续投料装置（如螺旋输送机），调节投料速度，确保物料匀速进入提取罐；同时启动溶剂连续输送泵，按物料与溶剂比例同步注入溶剂，保持罐内液位稳定。

（2）连续提取运行：设定罐内温度、搅拌转速、真空度等参数，保持稳定运行；提取液经罐内滤网连续过滤后，输送至浓缩系统；药渣经罐底排渣口连续排出，输送至渣料处理区。

（3）参数动态调整：根据在线检测的提取液浓度数据，实时调整投料速度、溶剂流量、提取温度，确保提取液有效成分含量稳定，符合质量标准。

三、浓缩与溶剂回收阶段（核心：高效浓缩 + 溶剂闭环循环）

提取液浓缩操作步骤

（1）提取液预处理：将提取液输送至预处理罐，经板框过滤机或精密过滤器过滤，去除悬浮杂质、药渣颗粒，避免堵塞浓缩系统管道。

（2）真空浓缩运行：将过滤后的提取液泵入多功能浓缩提取罐（或切换至罐内浓缩模式），启动真空泵，调节真空度至 - 0.06~-0.09MPa，开启加热系统，控制浓缩温度在 55~70℃；浓缩期间开启搅拌，防止提取液局部过热结焦。

（3）浓缩终点判定：实时监测浓缩液相对密度，当达到工艺预设值（如 1.15~1.20）时，停止加热与真空系统，关闭相关阀门；通过取样口取样检测，确认浓缩液有效成分含量、相对密度符合要求后，进入下一步工序。

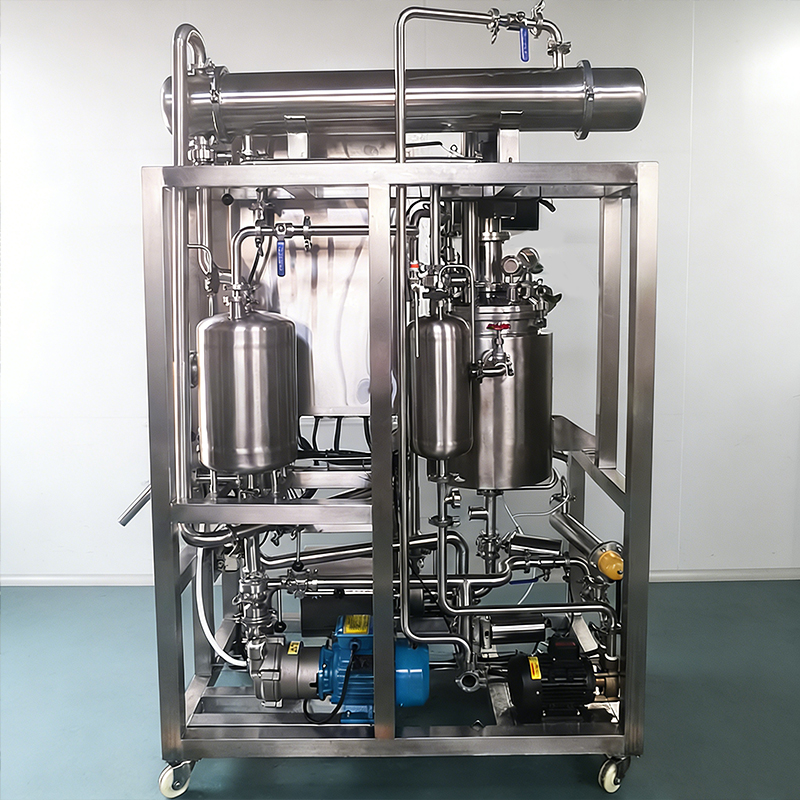

溶剂回收操作步骤

（1）溶剂蒸汽冷凝：浓缩过程中产生的溶剂蒸汽（如乙醇蒸汽）进入冷凝器，经冷却水冷凝成液态溶剂，流入溶剂分离器。

（2）溶剂分离提纯：分离器将冷凝后的溶剂与少量水分分离，提纯后的溶剂输送至溶剂储罐，循环用于下一批次提取；分离出的废水经处理后达标排放。

（3）回收率监测：记录回收溶剂的体积与浓度，确保溶剂回收率≥90%；若回收率过低，检查冷凝器换热效率、分离器工作状态，及时清理冷凝器管壁结垢。

四、停机操作阶段（分正常停机 / 紧急停机两种方式）

正常停机流程

（1）停止加热与搅拌：先关闭加热系统（蒸汽阀或电加热开关），再停止搅拌系统，让设备自然降温至 40℃以下，避免高温骤冷导致罐体损坏。

（2）卸除物料与清洗：打开出料阀，将浓缩液输送至成品暂存罐；打开排渣口，排出罐内剩余药渣；启动 CIP 在线清洗系统，向罐内注入纯化水（或清洗液），开启搅拌与循环泵，清洗罐体、管道、滤网，清洗时间≥30min，直至清洗液清澈无杂质。

（3）系统复位关闭：清洗完成后，打开排污阀排空清洗液，关闭所有阀门；关闭真空泵、输送泵等配套设备；关闭 PLC 控制系统，最后断开设备总电源；清理设备周边卫生，整理工具与物料。

紧急停机流程（适用于故障或危险场景）

（1）触发场景：设备出现超温、超压、溶剂泄漏、电机异响、火灾等紧急情况时，立即执行紧急停机操作。

（2）操作步骤：按下控制面板上的红色紧急停机按钮，设备将立即切断加热、搅拌、真空等系统电源；迅速关闭蒸汽阀、溶剂进料阀等关键阀门，防止危险扩大；若发生溶剂泄漏，立即启动应急处理装置，用吸附棉吸收泄漏溶剂，禁止明火靠近；若发生火灾，使用配套灭火器灭火，并及时上报相关部门。

（3）故障排查：紧急停机后，排查故障原因（如超压可能是安全阀失灵、真空度异常可能是管路泄漏），待故障排除、安全隐患消除后，方可重新启动设备。

五、停机后维护与存放（延长设备使用寿命）

即时维护（每次使用后）

（1）设备清洁：用纯化水冲洗罐体内部、滤网、管道，去除残留浓缩液与药渣；对于醇提工艺，需用清水冲洗多次，去除残留乙醇，避免残留溶剂腐蚀设备；用干布擦拭设备外壳、控制面板，保持清洁干燥。

（2）部件检查：检查密封件（进料口密封圈、阀门密封垫）是否老化、损坏，若有泄漏或破损，及时更换；检查搅拌桨、滤网是否变形、堵塞，清理滤网杂质，校正搅拌桨位置；检查管道接口、阀门阀芯是否磨损，定期加注润滑油。

长期存放（超过 1 个月不使用）

（1）清洁干燥：对设备进行全面清洗，包括罐体、管道、冷凝器、分离器等，确保无残留物料与溶剂；打开所有阀门与排污口，排空内部积水，用压缩空气吹干设备内部，防止生锈。

（2）部件防护：在罐体内部、搅拌桨表面涂抹防锈油；用塑料薄膜覆盖设备进料口、排渣口、阀门等部位，防止灰尘、杂物进入；关闭设备总电源，断开电源线，妥善保管。

（3）定期保养：每月对设备进行一次空载运行（启动搅拌系统、真空泵，运行 10~15min），检查设备运行状态；每季度对压力表、温度计、安全阀等计量部件进行校准，确保设备下次使用时性能可靠。
