多功能浓缩提取罐中药口服液原液提取应用案例

一、应用场景背景

生产场景为中药制剂企业的复方中药口服液原液量产线，核心设备为5000L 多功能浓缩提取罐，配套真空减压浓缩系统、板式换热器、全自动过滤机组；

生产流程：中药材（黄芩、连翘、金银花等）清洗切段→多功能浓缩提取罐投料→水提醇沉→真空浓缩→精密过滤→原液暂存；

二、场景需求与现存痛点

核心需求

成分保留需求：处方中含连翘苷等热敏性成分，提取过程需控制温度，避免高温破坏有效成分；

效率需求：适配企业日产 10 吨口服液原液的产能目标，需缩短提取、浓缩工序的衔接时间；

环保需求：醇沉工序产生的乙醇需高效回收循环使用，降低溶剂采购成本与废液处理压力；

自动化需求：减少人工操作环节，实现提取参数（温度、压力、时间）的精准控制与数据追溯。

现存痛点（此前使用传统单效提取罐）

成分损耗高：传统提取罐采用常压煮沸工艺，温度高达 100℃，热敏性成分保留率仅 75%，影响口服液药效稳定性；

生产周期长：提取、浓缩分步进行，单批次生产周期长达 12h，产能无法满足市场需求；

溶剂浪费严重：乙醇回收率仅 60%，每吨原液需额外采购 200kg 乙醇，增加生产成本；

人工依赖度高：温度、压力等参数需人工实时监控调整，易出现操作误差，导致批次质量波动。

三、多功能浓缩提取罐配置与工艺方案

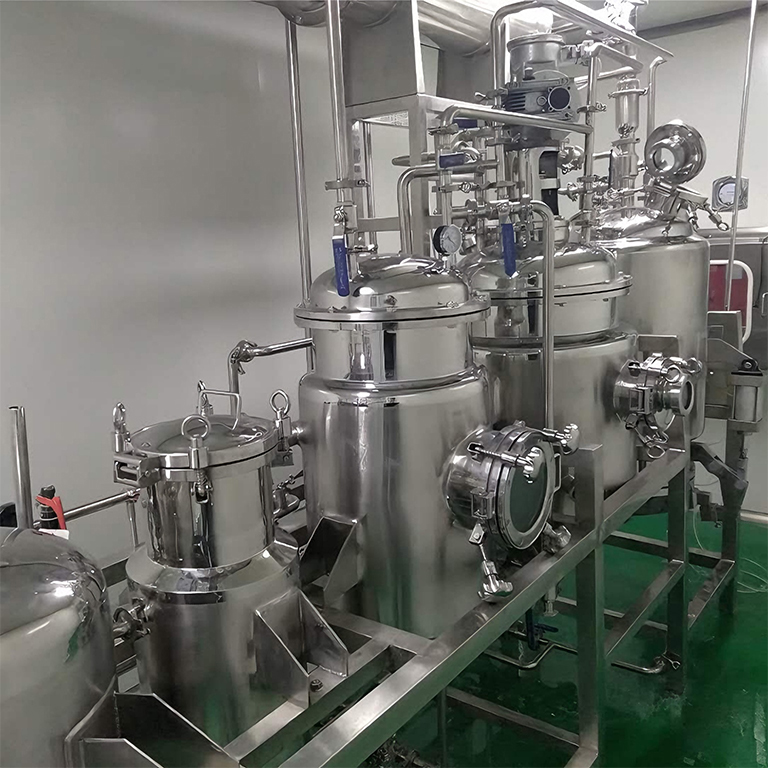

定制500L 真空减压型多功能浓缩提取罐，采用 “提取 - 浓缩一体化" 设计，具体配置及工艺如下：

设备核心配置

罐体材质：食品级不锈钢，内壁镜面抛光（粗糙度 Ra≤0.4μm），符合制药级卫生标准；

加热方式：夹套式蒸汽加热，配备温度传感器，控温精度 ±1℃；

真空系统：配备水环式真空泵，提取阶段真空度控制在 - 0.06 ～ - 0.08MPa，实现低温提取；

自动化系统：PLC + 触摸屏控制，支持提取温度、时间、搅拌转速等参数预设与自动记录，可对接工厂 MES 系统；

溶剂回收系统：内置冷凝器与分离器，配套乙醇精馏装置，实现醇沉溶剂的高效回收。

优化后提取工艺

投料预处理：将切段后的中药材按处方比例投入提取罐，加入 8 倍量纯化水，开启搅拌（转速 30r/min）；

低温提取：关闭罐口，启动真空系统，将罐内温度控制在 65℃，保温提取 2h，重复提取 2 次；

提取液分离：开启罐内内置滤网，通过加压过滤将药渣与提取液分离，药渣排出，提取液暂存罐内；

真空浓缩：直接在罐内开启浓缩模式，维持真空度 - 0.07MPa，温度 55℃，将提取液浓缩至相对密度 1.12，省去提取液转运环节；

醇沉与溶剂回收：向浓缩液中加入 95% 乙醇，搅拌均匀后静置醇沉，上清液经精密过滤后得到原液，沉淀经压榨后回收乙醇，回收率可达 88%。

四、应用实施过程

设备调试与验证

空载调试：对提取罐的真空系统、加热系统、搅拌系统进行空载运行，确保各部件运转正常，温度、压力参数显示精准；

小试验证：采用 50kg 中药材进行 3 批次小试，优化提取温度、时间、加水量等关键参数，确定最佳工艺方案；

联动调试：将提取罐与后续过滤、暂存设备进行联动测试，确保物料转运顺畅，无泄漏、残留问题。

量产工艺执行

自动投料：通过提升机将预处理后的中药材自动投入提取罐，减少人工搬运强度；

参数设定：在触摸屏上输入预设工艺参数（提取温度 65℃、时间 2h、搅拌转速 30r/min），启动自动运行程序；

过程监控：通过 MES 系统实时监控罐内温度、压力变化，无需人工值守，系统自动记录每批次工艺数据；

溶剂回收循环：醇沉工序产生的乙醇蒸汽经冷凝器冷凝后，送入精馏装置提纯至 95%，直接用于下一批次醇沉，实现闭环循环。

五、应用效果

成分保留率显著提升：低温提取工艺使连翘苷等有效成分保留率从 75% 提升至 98%，口服液药效稳定性大幅提高，产品抽检合格率达 100%；

生产效率大幅提高：提取 - 浓缩一体化设计将单批次生产周期从 12h 缩短至 7h，日产能提升至 12 吨，满足企业市场供应需求；

生产成本有效降低：乙醇回收率从 60% 提升至 88%，每吨原液节省乙醇采购成本约 1200 元，年节约成本超 400 万元；

自动化水平升级：实现提取工艺全程自动化控制，人工操作环节减少 60%，批次质量波动范围缩小至 ±2%，同时工艺数据可追溯，符合药品 GMP 管理要求；

环保效益突出：溶剂回收循环利用减少了乙醇废液排放，降低了企业环保处理压力，实现绿色生产。
